Sección 1:50 que cierra el proyecto: checklist de capas, cotas y leyendas

Si estás preparando una entrega, una sección 1:50 bien planteada te ahorra correcciones en cadena. Sirve para detectar niveles incoherentes, espesores no resueltos, huecos mal coordinados o relaciones espaciales poco creíbles antes de que lleguen a una revisión externa. También mejora mucho la lectura del proyecto por parte de alguien que lo verá durante pocos minutos: un profesor, una dirección de estudio, un jurado o un posible empleador.

En términos prácticos, esta pieza importa por cinco razones. La primera es que fija una referencia común. Si una sección principal se define temprano, puede funcionar como documento de control para alturas, arranques, cantos, encuentros y cambios de sistema. La segunda es que obliga a priorizar. En 1:50 ya no basta con una idea abstracta; hay que mostrar qué toca qué, qué se apoya dónde y qué espesor tiene cada familia de elementos en términos razonables.

La tercera razón es la coordinación. Muchos errores de entrega no aparecen en la planta aislada, sino al cruzarla con la sección: un hueco que no coincide, una cota que no llega, una fachada que sugiere una modulación distinta o un forjado cuyo canto desaparece según la vista. La cuarta razón es la calidad narrativa. Una sección buena puede explicar en pocos segundos el carácter del espacio, la relación entre niveles, la entrada de luz, la secuencia de uso y la lógica del cerramiento. La quinta es el aprendizaje: dibujar una sección con método enseña a distinguir entre información de proyecto e información de dibujo.

Por eso conviene tratarla como una pieza central y no como un remate gráfico. “Cerrar el proyecto” con una sección no significa terminarlo al final, sino usarla como instrumento de control mientras el proyecto todavía puede mejorar.

Acciones

1. Escoge una sección principal al inicio del desarrollo y úsala como documento de control, no sólo como lámina final.
2. Ordena la representación con una jerarquía estable: corte primero, proyección después, tramas y texto como apoyo.
3. Trabaja con un conjunto mínimo de categorías para no mezclar estructura, cerramientos, huecos, cotas y anotaciones.
4. Acota primero niveles, alturas libres y encuentros clave; añade sólo la información complementaria que realmente verifique el proyecto.
5. Lleva a detalle sólo los puntos donde cambia la solución y referencia esos casos sin saturar la sección de llamadas.
6. Cruza siempre la sección con planta y fachada para comprobar huecos, niveles, espesores y nomenclatura.
7. Haz una prueba de impresión real y corrige legibilidad, densidad y posición de textos antes de dar la entrega por cerrada.

Una sección a 1:50 suele decidir si un proyecto se entiende o no en una revisión rápida. No porque sea la pieza más espectacular, sino porque obliga a reunir en un solo dibujo espacio, estructura, cerramientos, niveles, huecos, relaciones verticales y criterio constructivo. Cuando está bien hecha, da la sensación de que el proyecto “cierra”: planta, fachada y lógica espacial parecen formar parte del mismo sistema. Cuando está mal resuelta, aparecen contradicciones, exceso de información o una acumulación de notas que intenta compensar lo que el dibujo no está explicando por sí mismo.

En contextos de escuela, portfolio o estudio, este problema es frecuente. Se dibuja la sección demasiado tarde, como una derivada de plantas ya avanzadas, y se convierte en una lámina de comprobación en lugar de una pieza de proyecto. El resultado suele ser reconocible: líneas con el mismo peso visual, cotas que no distinguen lo importante de lo accesorio, llamadas a detalles colocadas sin criterio, textos que tapan el dibujo y una mezcla de información de varias escalas en una sola vista. No falta trabajo; falta filtro.

La utilidad de una sección 1:50 no está en “contarlo todo”, sino en seleccionar qué debe verse para explicar la decisión principal del proyecto y qué conviene desplazar a otras escalas. Esa selección es una decisión técnica y editorial al mismo tiempo. Técnica, porque afecta a la coordinación con otras vistas y a la consistencia documental. Editorial, porque decide dónde mirar primero, qué leer después y qué dejar como apoyo.

Elegir la sección “madre”

El primer error habitual es cortar por donde resulta más rápido, no por donde el proyecto se explica mejor. Una sección 1:50 útil necesita atravesar la decisión principal. Eso puede ser un cambio de nivel, una relación interior-exterior, una doble altura, un encuentro entre estructura y envolvente, una secuencia de acceso, una crujía significativa o un punto donde varias capas del proyecto se coordinan.

La pregunta no es “¿por dónde queda más bonita?”, sino “¿qué corte permite entender cómo funciona el proyecto?”. Si tu propuesta depende de la relación entre patio y estancia, la sección debe atravesar esa relación. Si el tema es una cubierta habitada, el corte debe mostrar cómo se llega, cómo se drena, cómo se protege y cómo se usa. Si el proyecto trabaja con una estructura repetitiva, el corte debe mostrar una condición representativa y, si hace falta, una excepción controlada.

Conviene que esta sección principal se decida pronto y no al final. Al fijarla temprano, puedes usarla para revisar niveles, comprobar alturas libres, verificar la continuidad de cerramientos y anticipar qué detalles necesitarán ampliación posterior. En un estudio o en un ejercicio académico, esta decisión evita rehacer documentos por incoherencias que sólo aparecen cuando alguien dibuja la sección demasiado tarde.

Una buena práctica es comprobar tres criterios antes de confirmar el corte:

1. Representatividad: ¿muestra una condición típica del proyecto o sólo una singularidad aislada?
2. Capacidad explicativa: ¿permite leer espacio, construcción y uso a la vez?
3. Coordinación: ¿puede enlazarse con facilidad con planta, fachada y detalles sin generar excepciones innecesarias?

Si la sección elegida sólo sirve para enseñar una escena interesante pero no ordena el resto del sistema, probablemente no sea la sección madre. Puede ser una sección complementaria, pero no la principal.

Jerarquía gráfica: qué manda y qué acompaña

Una vez elegido el corte, el siguiente problema es la jerarquía. Muchas secciones fallan porque todo pesa lo mismo. Si todas las líneas tienen una intensidad visual similar, el ojo no distingue entre lo cortado, lo visto al fondo, lo anotado y lo accesorio. El dibujo se vuelve ruidoso, aunque técnicamente esté completo.

En una sección 1:50, la prioridad visual debería ser clara:

• Primero, los elementos cortados: son los que definen masa, espesor y sistema.
• Después, lo proyectado o visto: carpinterías, elementos al fondo, piezas no cortadas que ayudan a entender el espacio.
• Luego, tramas y apoyos gráficos: suficientes para diferenciar familias, no tantas como para competir con el corte.
• Por último, texto y cotas: deben ayudar a leer, no sustituir al dibujo.

No hace falta convertir esta jerarquía en una receta universal de grosores o colores. Dependerá del sistema de trabajo, del formato y del tipo de entrega. Lo importante es la relación entre categorías, no el valor absoluto. Si al alejarte de la lámina sigues reconociendo con claridad qué está cortado, dónde están los planos principales y qué información es secundaria, la jerarquía probablemente funciona.

También conviene evitar dos extremos. El primero es el dibujo excesivamente contrastado, donde el corte es tan dominante que aplasta carpinterías, niveles o relaciones espaciales. El segundo es la sección “plana”, donde todo queda igualado y la lectura depende de una nube de textos. La meta es que el dibujo pueda leerse en capas: una lectura rápida para entender el sistema general y una lectura cercana para comprobar información concreta.

Una pauta útil es revisar si cada familia gráfica responde a una pregunta:

• El corte responde a: “¿qué se construye aquí y con qué espesor relativo?”
• La proyección responde a: “¿qué espacio y qué elementos acompañan esa condición?”
• Las tramas responden a: “¿qué categorías conviene distinguir sin explicar de más?”
• Las cotas responden a: “¿qué medidas controlan la lógica de la sección?”
• Los textos y llamadas responden a: “¿qué información no puede deducirse sólo mirando?”

Si una capa no responde a ninguna pregunta concreta, probablemente sobra.

Capas y categorías: el conjunto mínimo que conviene controlar

Para que una sección 1:50 sea repetible, conviene pensar en un conjunto mínimo de categorías antes de empezar a anotar. Esto sirve tanto en BIM como en CAD, porque no depende del programa sino del criterio documental. El objetivo no es tener infinitas subcapas, sino un sistema estable que evite mezclar cosas distintas.

Un conjunto mínimo razonable puede incluir:

• estructura
• cerramiento
• particiones interiores
• huecos y carpinterías
• elementos de cubierta o suelo
• mobiliario o piezas de uso relevantes
• cotas y niveles
• textos, llamadas y referencias

La utilidad de estas categorías no es sólo gráfica. También ayudan a revisar omisiones. Si una sección tiene estructura y tabiques, pero no deja clara la continuidad del cerramiento, el problema no es visual sino de coordinación. Si aparecen carpinterías pero no sus relaciones con el plano de fachada o con el interior, faltará criterio en los encuentros. Si el mobiliario invade la lectura principal, quizás está ocupando un papel que no le corresponde.

En entregas académicas, a veces se usa mobiliario para “humanizar” una sección que todavía no explica bien el espacio. En estudio, el equivalente suele ser cargar la vista con objetos o anotaciones que dificultan la revisión técnica. En ambos casos, el dibujo gana poco y pierde foco. El mobiliario a 1:50 debe estar sólo si ayuda a leer uso, ergonomía, ocupación o escala. Si no aporta una de esas cuatro cosas, puede desaparecer sin daño.

También conviene distinguir entre categorías permanentes y categorías circunstanciales. Estructura, cerramientos, niveles y huecos son categorías permanentes: casi siempre deben estar presentes. En cambio, ciertas tramas, etiquetas de material o referencias secundarias pueden aparecer sólo donde ayuden a entender una condición específica.

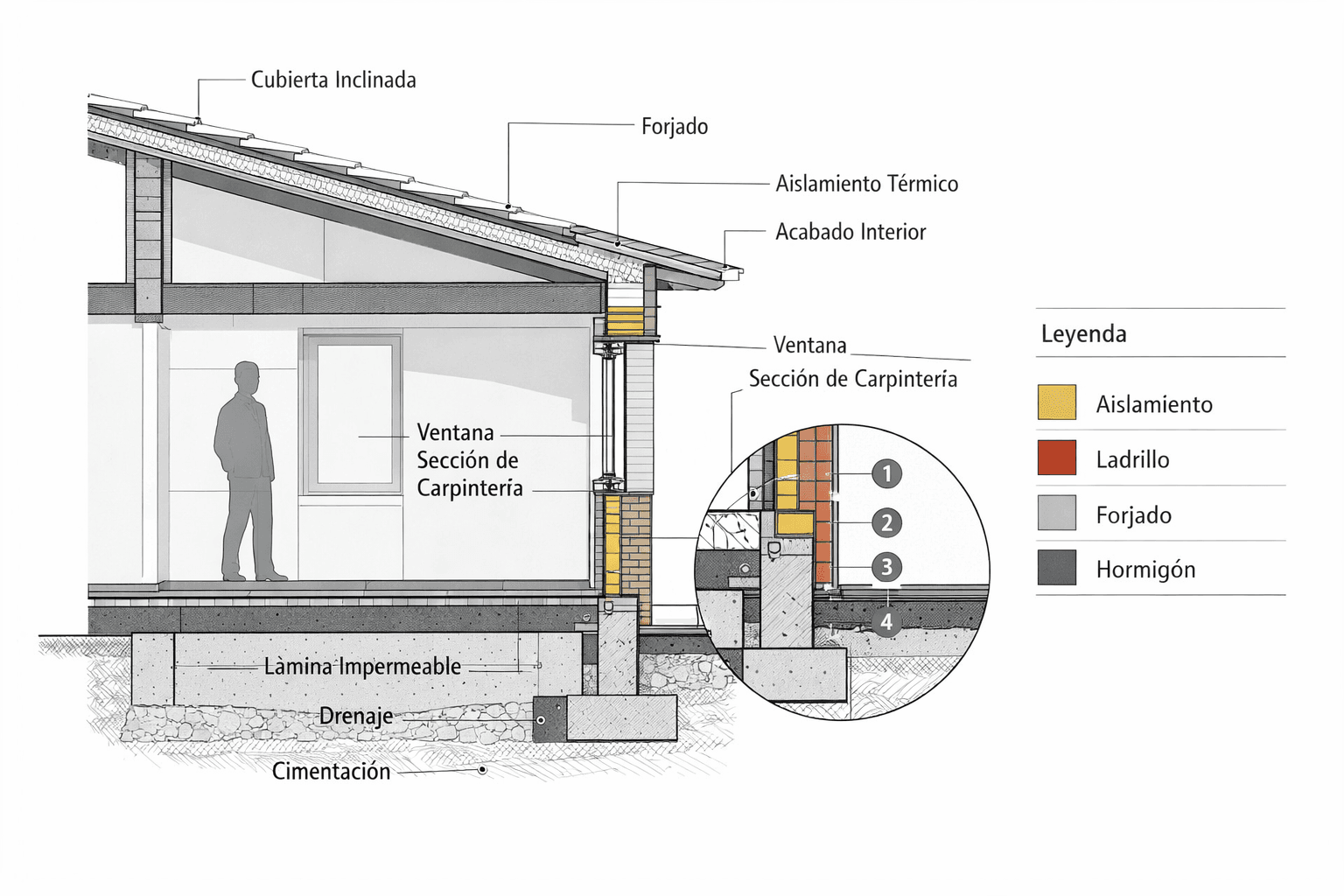

Qué debe verse a 1:50 y qué debe irse a 1:20 o 1:10

Una de las decisiones más importantes es la densidad de información. La sección 1:50 no puede comportarse como un detalle constructivo, pero tampoco quedarse en un esquema abstracto. Debe situarse en un punto intermedio: suficiente para comunicar criterio constructivo y espacial, no tanto como para convertir cada encuentro en un catálogo.

A 1:50 conviene que se vean con claridad:

• la relación entre estructura, cerramiento y particiones
• el espesor relativo de los sistemas principales
• la posición general de huecos y carpinterías
• el encuentro básico entre suelo, muro, forjado y cubierta
• alturas libres, niveles y cambios de cota
• la secuencia espacial y de uso

En cambio, suelen pertenecer a 1:20 o 1:10:

• fijaciones específicas
• capas muy finas cuya lectura en 1:50 sólo genera ruido
• soluciones de remate minuciosas
• piezas de sellado, perfilerías menores o tornillería
• microencuentros que requieren precisión dimensional alta

La clave no es prohibir información, sino evitar que una escala haga el trabajo de otra. Si en la sección principal intentas explicar todos los remates, perderás legibilidad y además crearás una falsa sensación de precisión. En muchos casos, una llamada bien colocada hacia un detalle es más útil que intentar dibujar todo en el mismo plano.

Una pauta sencilla: si un elemento no puede leerse con claridad sin ocupar demasiado espacio o sin exigir una nota extensa para entenderse, probablemente necesita otra escala.

Cotas que importan: control antes que acumulación

Las cotas en una sección 1:50 no deberían competir por cantidad, sino por capacidad de control. El objetivo no es acotar todo, sino acotar lo que verifica el proyecto. Cuando una sección está sobreacotada, cuesta encontrar las medidas que realmente importan. Cuando está infraacotada, obliga a deducir demasiado y transmite inseguridad.

Las cotas mínimas que suelen ser necesarias son:

• niveles principales
• altura libre en espacios relevantes
• espesores generales o cantos cuando afecten a la comprensión del sistema
• antepechos, dinteles o posiciones clave de huecos cuando su relación espacial sea importante
• cambios de nivel y encuentros significativos

Los niveles son especialmente importantes porque conectan la sección con planta, alzados y, en muchos casos, con la lógica general del proyecto. Una sección sin niveles claros puede parecer correcta de forma aislada y ser incoherente al compararla con otras vistas.

Conviene también usar referencias cruzadas de forma contenida. No hace falta convertir cada cota en una red de ejes y notas. Basta con que las medidas sirvan para responder preguntas razonables de revisión: ¿cuánto mide el espacio libre?, ¿dónde arranca el forjado?, ¿cómo se alinea un hueco?, ¿hay continuidad entre interior y exterior?, ¿el cambio de cota está controlado?

Un criterio útil es anotar primero las cotas de control y sólo después decidir si hace falta alguna complementaria. Si haces lo contrario, es fácil llenar la sección de medidas secundarias y dejar sin énfasis las principales.

Leyendas y llamadas: enlazar sin convertir la sección en un collage

Las llamadas a detalle y las leyendas deben actuar como puentes, no como parches. Su función es decirle al lector: “aquí hay un punto donde la solución cambia, se concentra o necesita otra escala para entenderse mejor”. Si se colocan en cada esquina, pierden valor. Si faltan por completo, la sección parece prometer una resolución que en realidad no está mostrando.

Conviene referenciar detalles sólo donde ocurra una decisión específica: un encuentro distinto de fachada, un cambio de cubierta, un apoyo singular, una transición interior-exterior, una solución de hueco relevante o una junta que altere la lógica general. Si una condición se repite sin cambios, no hace falta señalarla una y otra vez.

Las leyendas de materiales o sistemas también deben ser mínimas. A 1:50 no es necesario etiquetar cada capa si eso interrumpe la lectura. Puede bastar con nombrar sistemas principales o con acompañar la lámina con una pequeña leyenda general, siempre que el dibujo mantenga la prioridad visual.

Un problema frecuente es usar texto para compensar una decisión gráfica débil. Si necesitas demasiadas notas para explicar qué está cortado, qué está al fondo o por qué un elemento cambia, probablemente el dibujo todavía no está suficientemente ordenado. La llamada correcta no reemplaza la claridad; la refuerza.

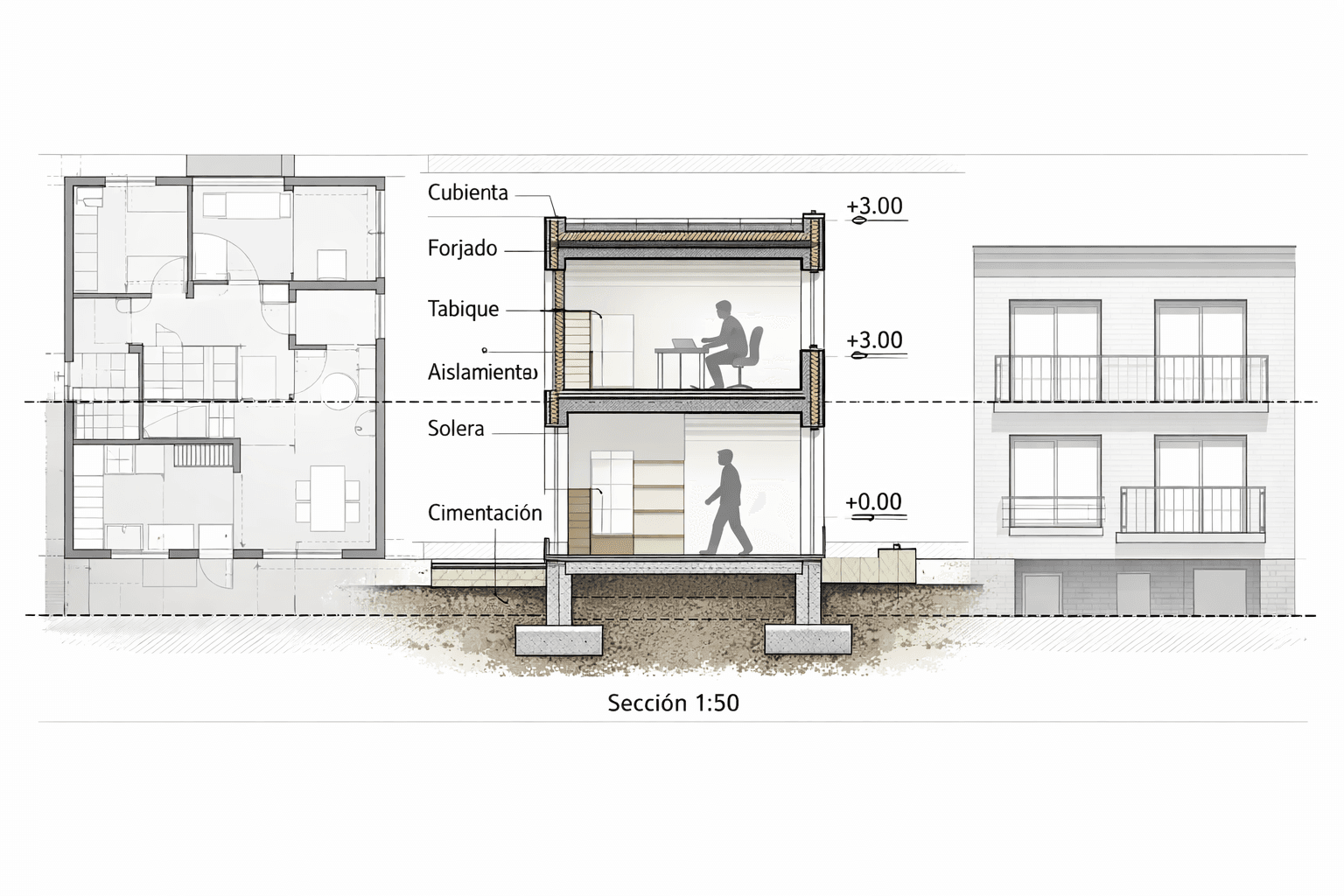

Coordinación con planta y fachada: checklist de coherencia

La sección principal no puede revisarse sola. Su valor aumenta cuando funciona como documento de contraste con las demás vistas. Antes de cerrar la entrega, merece la pena pasar una revisión de coherencia explícita. No como gesto final, sino como parte del flujo de trabajo.

Checklist de coordinación

Huecos

• ¿Coinciden la posición y proporción de los huecos con la planta y la fachada?
• ¿Los antepechos, dinteles o encuentros visibles en sección tienen sentido respecto al alzado?
• ¿Las carpinterías aparecen con una lógica coherente entre vistas?

Niveles

• ¿Las cotas de suelo, forjado, cubierta y terreno se repiten de forma consistente?
• ¿Los cambios de nivel están reflejados también donde corresponde en planta?
• ¿La altura libre que se lee en sección es compatible con el sistema representado?

Espesores y sistemas

• ¿Los espesores dibujados tienen continuidad entre secciones y alzados cuando procede?
• ¿Un cerramiento cambia de forma justificada o cambia por descuido gráfico?
• ¿La relación entre estructura y cerramiento se entiende igual en las distintas piezas?

Nomenclatura

• ¿Los nombres de espacios, detalles o referencias usan la misma lógica en todos los documentos?
• ¿Las llamadas a detalles remiten a piezas existentes y correctamente numeradas?
• ¿Las leyendas no contradicen otros documentos?

Representación

• ¿La jerarquía gráfica de la sección es compatible con la del resto de la entrega?
• ¿Hay elementos visibles en sección que no aparecen en planta, o al revés, sin motivo claro?
• ¿La información secundaria ha invadido la lectura principal?

Esta revisión es especialmente importante en trabajos desarrollados con múltiples archivos, exportaciones o escalas de salida diferentes. Muchas incoherencias no son conceptuales, sino acumulativas: una línea desactualizada, una etiqueta copiada, un nivel renombrado sólo en una vista. La sección madre puede servir como lugar donde esas desviaciones se detectan antes de imprimir.

Flujo de trabajo recomendado: decidir, dibujar, anotar, coordinar, imprimir

Para que la sección no se convierta en una urgencia de última hora, conviene trabajar con un orden simple y repetible. Un flujo razonable sería el siguiente.

1. Decidir el corte

Elegir la sección principal según la decisión de proyecto que debe explicar. Confirmar que atraviesa una condición representativa y que puede coordinarse con otras vistas.

2. Dibujar la base

Levantar la sección con las categorías principales: estructura, cerramientos, particiones, huecos, niveles base. En esta fase no hace falta entrar en anotación exhaustiva. Lo importante es comprobar que el sistema general funciona.

3. Ajustar jerarquía

Antes de añadir textos, revisar la lectura visual. Ver si el corte manda, si la proyección acompaña y si el espacio se entiende sin ayuda excesiva de notas.

4. Añadir cotas de control

Colocar niveles, alturas libres y encuentros clave. Comprobar si esas cotas bastan para verificar la lógica del proyecto. Añadir sólo las complementarias que hagan falta.

5. Incorporar llamadas y leyenda mínima

Referenciar detalles donde la solución cambia o se concentra. Evitar repetir referencias en condiciones idénticas.

6. Coordinar con planta y fachada

Cruzar huecos, nomenclaturas, espesores, niveles y referencias. Corregir contradicciones antes de maquillar la lámina.

7. Imprimir y revisar

Hacer una prueba real en el formato de entrega. Verificar legibilidad a distancia media y lectura cercana. Corregir densidad, posición de textos y contraste gráfico.

Este flujo parece básico, pero evita un problema común: dedicar mucho tiempo al acabado gráfico antes de saber si la sección está coordinada.

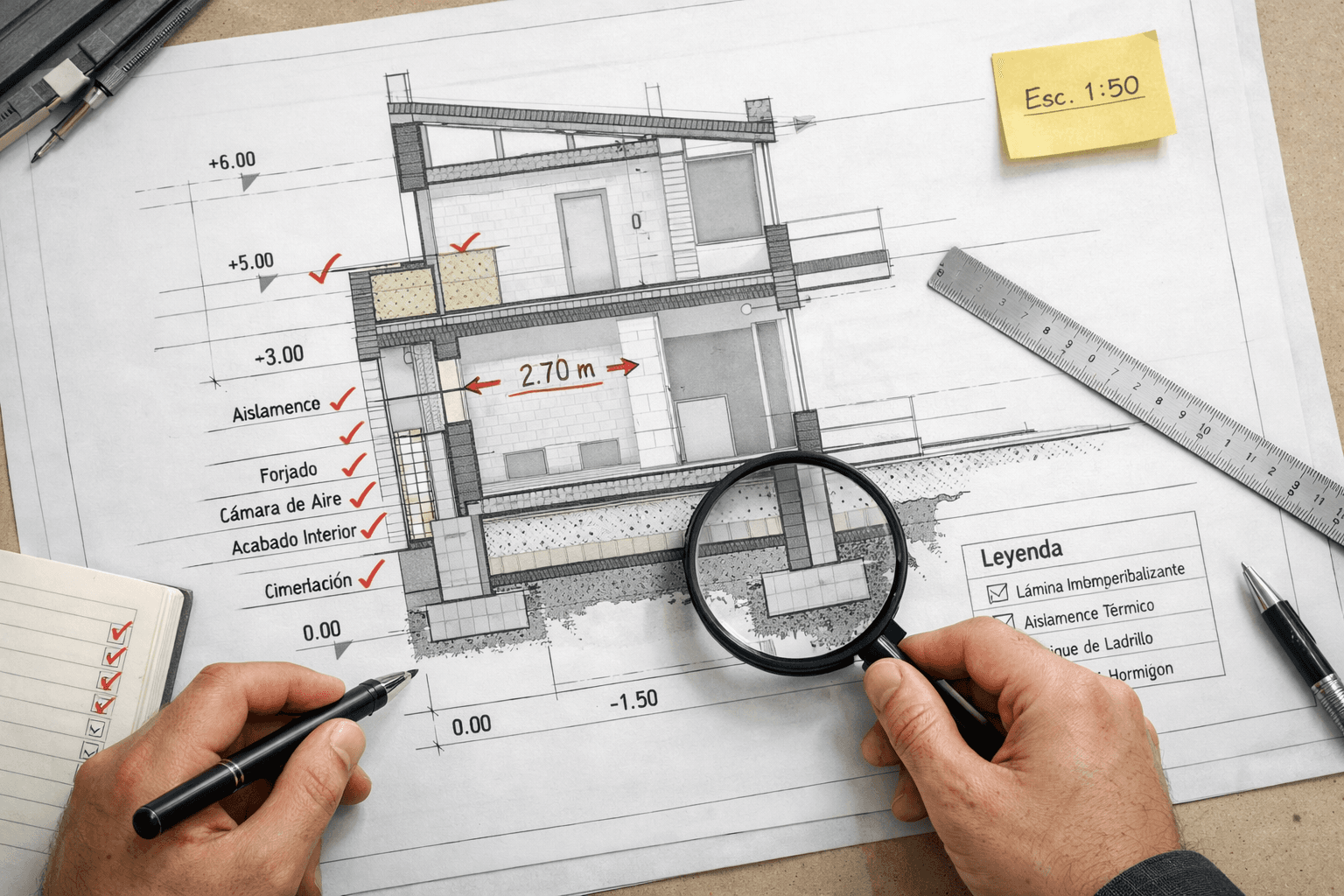

Prueba de impresión: la revisión que cambia la calidad de la entrega

Muchas secciones “funcionan” en pantalla y fallan impresas. Textos que parecían discretos se vuelven dominantes, tramas que ayudaban se convierten en ruido, cotas se pisan entre sí y la jerarquía se aplana. Por eso la prueba de impresión no es un lujo; es una comprobación de legibilidad.

Lo importante no es sólo imprimir, sino saber qué mirar. Una revisión útil puede incluir estas preguntas:

• ¿Se identifica el corte principal a simple vista?
• ¿Puede leerse la secuencia espacial sin acercarse demasiado?
• ¿Las cotas principales se encuentran rápido?
• ¿Las llamadas a detalle aparecen sólo donde aportan?
• ¿Los textos invaden el dibujo o lo acompañan?
• ¿La trama compite con las líneas principales?
• ¿A la distancia de una mesa o de un panel la pieza sigue siendo legible?

Conviene hacer esta prueba en el formato y escala de salida reales, no en una versión aproximada. Un ajuste que funciona en A3 puede no hacerlo en A1, y viceversa. También es útil pedir a alguien ajeno al proceso que lea la lámina durante un minuto y explique qué entiende primero. Si describe el orden que tú querías, la jerarquía probablemente está funcionando. Si se pierde en notas o detalles secundarios, toca simplificar.

Errores frecuentes que conviene detectar a tiempo

Hay errores que aparecen una y otra vez en secciones 1:50 y que no dependen del talento gráfico, sino de una falta de método.

El primero es elegir un corte anecdótico. Se dibuja una escena atractiva pero poco representativa, y luego la sección no ayuda a coordinar nada.

El segundo es igualar toda la información. Cuando corte, proyección, mobiliario, cotas y texto tienen el mismo protagonismo, el documento deja de jerarquizar.

El tercero es mezclar escalas de decisión. Se intenta resolver en 1:50 lo que debería ir a 1:20 o 1:10, y la sección se llena de precisión aparente pero poca claridad.

El cuarto es acotar por ansiedad. Se añaden medidas para transmitir control, pero se pierde la lectura de las verdaderamente importantes.

El quinto es referenciar detalles de forma indiscriminada. Las llamadas dejan de señalar singularidades y se convierten en decoración técnica.

El sexto es no cruzar con planta y fachada. La sección queda correcta en sí misma y, sin embargo, contradice otros documentos.

El séptimo es no imprimir antes de cerrar. Entonces los problemas de densidad o legibilidad aparecen demasiado tarde.

Detectar estos errores a tiempo cambia mucho la calidad final, porque la mayoría se corrigen simplificando, no trabajando más.

Contexto y glosario mínimo

Sección madre: corte principal del proyecto que concentra la decisión espacial y constructiva más relevante y sirve como referencia para coordinar otras vistas.

Jerarquía gráfica: orden visual por el que unas categorías se leen antes que otras. En una sección, ayuda a distinguir entre lo cortado, lo visto y lo anotado.

Proyección: elementos visibles en la vista pero no cortados por el plano de sección. Deben acompañar la lectura sin competir con el corte.

Altura libre: dimensión útil entre suelo terminado y elemento superior que condiciona la percepción y uso del espacio.

Llamada a detalle: referencia gráfica que remite a una vista a mayor escala para explicar un encuentro o solución específica.

Densidad de información: cantidad de datos visibles en una pieza. Una densidad adecuada permite leer el dibujo sin saturarlo ni vaciarlo.

Una sección 1:50 que “cierra” el proyecto no se reconoce por su espectacularidad, sino por su capacidad de ordenar decisiones. Si eliges bien el corte, distingues qué debe verse y qué no, acotas sólo lo que controla el sistema y compruebas la coherencia con el resto de la entrega, esa lámina deja de ser un trámite. Se convierte en una herramienta de proyecto y en una prueba clara de que la propuesta está pensada, no sólo dibujada.
