Planta legible en 30 segundos: protocolo de leyenda, grosores y tramas
- Una planta puede ser técnicamente correcta y, aun así, fallar en revisión si no establece una jerarquía visual clara entre lo cortado, lo visto, lo acotado y lo explicado.
- La legibilidad rápida no depende de “dibujar más”, sino de tomar seis decisiones de representación que reduzcan ambigüedad: pesos de línea, tramas, cotas, textos, símbolos y contraste entre categorías.
- Un protocolo gráfico mínimo, probado en impresión a la escala real de entrega, mejora la coordinación, reduce correcciones innecesarias y convierte la planta en una herramienta útil tanto para entrega académica como para portfolio técnico.
Una planta rara vez se revisa en condiciones ideales. En escuela, en estudio o en una corrección interna, quien la mira suele hacerlo con poco tiempo, comparando varias láminas, saltando entre escalas y buscando respuestas muy concretas: qué se corta, qué se mantiene, qué se demuele, dónde se entra, cómo se organiza el espacio y si la documentación está bajo control. En ese contexto, la legibilidad no es un detalle estético; es una condición de trabajo.
Muchas plantas “bien dibujadas” fallan por un motivo sencillo: todas sus capas gráficas compiten entre sí. Muros cortados, mobiliario, carpinterías, cotas, nombres de estancias, tramas de pavimento, referencias, ejes y notas aparecen con intensidades parecidas. El resultado no siempre es un dibujo incorrecto, pero sí una lectura lenta. Y cuando una lectura se vuelve lenta, aumenta el riesgo de que el revisor no encuentre lo importante o de que interprete algo mal.
Hablar de una planta legible en 30 segundos no significa reducir la representación a un esquema pobre. Significa aceptar una realidad de revisión: en la primera mirada, el dibujo debe responder unas pocas preguntas esenciales antes de entrar en matices. Si no lo hace, cualquier información adicional pierde eficacia. La calidad de una planta no se mide solo por su precisión geométrica, sino por la velocidad con la que ordena la atención del lector.
Este artículo propone un protocolo mínimo y replicable para mejorar esa lectura rápida sin depender de un software concreto ni de un estándar único cerrado. Sirve para CAD, BIM o flujos híbridos, y está pensado para estudiantes, delineantes junior y equipos que necesitan acordar una base gráfica común entre proyectos. No es una guía de estilo aspiracional: es un criterio operativo para evitar dudas reales en entrega, revisión y coordinación.
Si una planta se entiende en 30 segundos, tu proyecto gana margen en varias fases a la vez. En una entrega académica, eso significa que el profesor o tribunal puede dedicar su atención a las decisiones espaciales y no a descifrar el dibujo. En una revisión de estudio, permite detectar incoherencias antes de que pasen a otras láminas, a mediciones o a modelos coordinados. En portfolio, transmite una idea muy concreta: sabes representar con control y jerarquía, no solo producir dibujos densos.
La legibilidad también tiene un efecto directo sobre el tiempo de corrección. Cuando una planta no distingue bien entre elementos cortados y proyectados, entre intervención nueva y preexistencia, o entre datos principales y secundarios, la revisión se llena de preguntas evitables. Eso obliga a explicar verbalmente lo que el dibujo debería haber explicado solo. Un dibujo que necesita demasiada mediación pierde fuerza documental.
Además, una planta legible ayuda a coordinar decisiones entre láminas. Si la jerarquía visual es consistente, el alzado, la sección, el detalle o la axonometría parten de una lógica común. Si no lo es, cada plano parece hablar un idioma diferente. En entornos BIM o CAD compartidos, esto se vuelve especialmente importante: el problema no suele ser la falta de información, sino la falta de un criterio para hacerla visible en el orden correcto.
En términos prácticos, mejorar legibilidad no exige redibujar todo desde cero. Exige revisar cómo se distribuye el contraste. La pregunta útil no es “¿está todo puesto?”, sino “¿qué se lee primero y por qué?”. A partir de ahí, muchas correcciones son relativamente sencillas: bajar intensidad de tramas, simplificar simbología, reagrupar cotas, limpiar textos, ajustar pesos y comprobar impresión real.
Acciones
- Define una tabla interna de categorías gráficas antes de maquetar la lámina: corte, proyección, mobiliario, cotas, textos y tramas.
- Revisa si cada categoría responde a una pregunta real de proyecto y elimina elementos que solo añaden densidad sin mejorar comprensión.
- Ordena las cotas por niveles y borra redundancias, especialmente en plantas académicas o de portfolio.
- Reduce las tramas a las estrictamente necesarias y evita que coincidan con información crítica como aperturas, etiquetas o giros.
- Comprueba siempre una impresión de control a la escala final de entrega, aunque sea en una versión simplificada.
- Pide a una persona ajena al dibujo que haga una lectura rápida y detecte qué entiende primero y qué no consigue localizar.
- Documenta el protocolo que haya funcionado para poder repetirlo en otras láminas y proyectos del equipo.
La regla de lectura en 30 segundos
Antes de entrar en un protocolo detallado, conviene fijar una secuencia de lectura. Una planta no se lee toda a la vez. El lector construye comprensión por capas. Si el dibujo está bien jerarquizado, esa secuencia ocurre casi sin esfuerzo.
Primera lectura: estructura espacial y elementos cortados
Lo primero que debe entenderse es la organización general: perímetro, muros cortados, núcleos, vacíos, accesos, particiones principales y relación entre piezas. Si esta primera capa no aparece con claridad, el revisor no consigue orientarse. Da igual que la planta tenga cotas precisas o un mobiliario muy trabajado: todavía no sabe qué está viendo.
Aquí importan sobre todo el peso de línea y el contraste. Los elementos cortados deben dominar sin volverse pesados en exceso. El objetivo es que definan el espacio de manera inmediata. No hace falta engrosar todo indiscriminadamente; hace falta que el corte tenga una presencia claramente superior al resto.
Segunda lectura: funcionamiento y uso
Una vez entendida la estructura, el lector busca cómo se usa el espacio. Entran aquí puertas, recorridos, mobiliario básico, equipamiento fijo, nombres de estancias y relaciones funcionales. Esta capa debe apoyar la comprensión espacial, no disputarla.
Un error frecuente es tratar el mobiliario como protagonista gráfico. Si tiene demasiado contraste, compite con los muros; si está demasiado detallado, introduce ruido. Debe leerse, sí, pero como información de apoyo a la organización, no como marco principal del dibujo.
Tercera lectura: verificación y precisión
Solo después llega la comprobación fina: cotas, referencias, etiquetas técnicas, ejes, llamadas y notas específicas. Esta información es crucial, pero no debe obstaculizar la primera lectura. Una planta no mejora porque muestre todas las cotas posibles; mejora cuando ofrece las necesarias en un orden reconocible.
Esta idea es importante para cualquier proyecto: no toda la información tiene la misma urgencia visual. La planta legible es la que asigna a cada dato una prioridad coherente con la forma real en que se revisa.
Diagnóstico: por qué una planta correcta puede ser ilegible
La ilegibilidad no suele venir de un único error grande. Aparece por acumulación de pequeñas decisiones que, juntas, igualan demasiado el dibujo. Estos son algunos patrones frecuentes.
1. Todos los grosores parecen iguales
Cuando corte, proyección, mobiliario y cotas comparten una intensidad parecida, la planta pierde profundidad de lectura. El ojo no sabe qué tomar como base. En pantalla puede parecer “limpio”; en impresión, se vuelve plano y confuso.
2. Las tramas ocupan más atención de la que merecen
Tramas de pavimento, materiales o zonas programáticas pueden ser útiles, pero si su densidad es alta o su contraste supera al de puertas y particiones, terminan tapando información crítica. La trama debería ayudar a clasificar, no a dominar el campo visual.
3. Las cotas no siguen un orden
El sobreacotado no siempre se percibe al dibujar. Se nota al revisar. Si aparecen cadenas internas, externas, parciales y redundantes sin una lógica de capas, la planta parece más precisa de lo que realmente es. En realidad, solo aumenta la fricción de lectura.
4. El texto flota sin anclaje claro
Nombres de estancias, etiquetas o notas que invaden pasos, se montan sobre arcos de apertura o no se alinean con una lógica visual provocan dudas innecesarias. El texto no debe rellenar huecos libres; debe colocarse para reforzar la organización del dibujo.
5. No se distingue bien entre existente, nuevo y elementos auxiliares
En rehabilitación, reforma o fases comparadas, esta confusión es especialmente grave. Si lo nuevo y lo existente usan recursos gráficos demasiado cercanos, la planta obliga al lector a deducir lo que debería estar explicitado por contraste.
6. Nunca se comprueba la impresión real
Una planta puede funcionar en monitor a un zoom cómodo y fracasar al imprimirse en A3 o A1. Textos que parecían correctos se vuelven minúsculos, líneas finas desaparecen, y tramas suaves se fusionan en manchas. Sin comprobación a escala de entrega, no hay control real de legibilidad.
Protocolo en 6 decisiones
El protocolo que sigue no pretende fijar un único estándar universal. Propone una base de trabajo consistente para que cada equipo ajuste sus propios valores sin perder jerarquía.

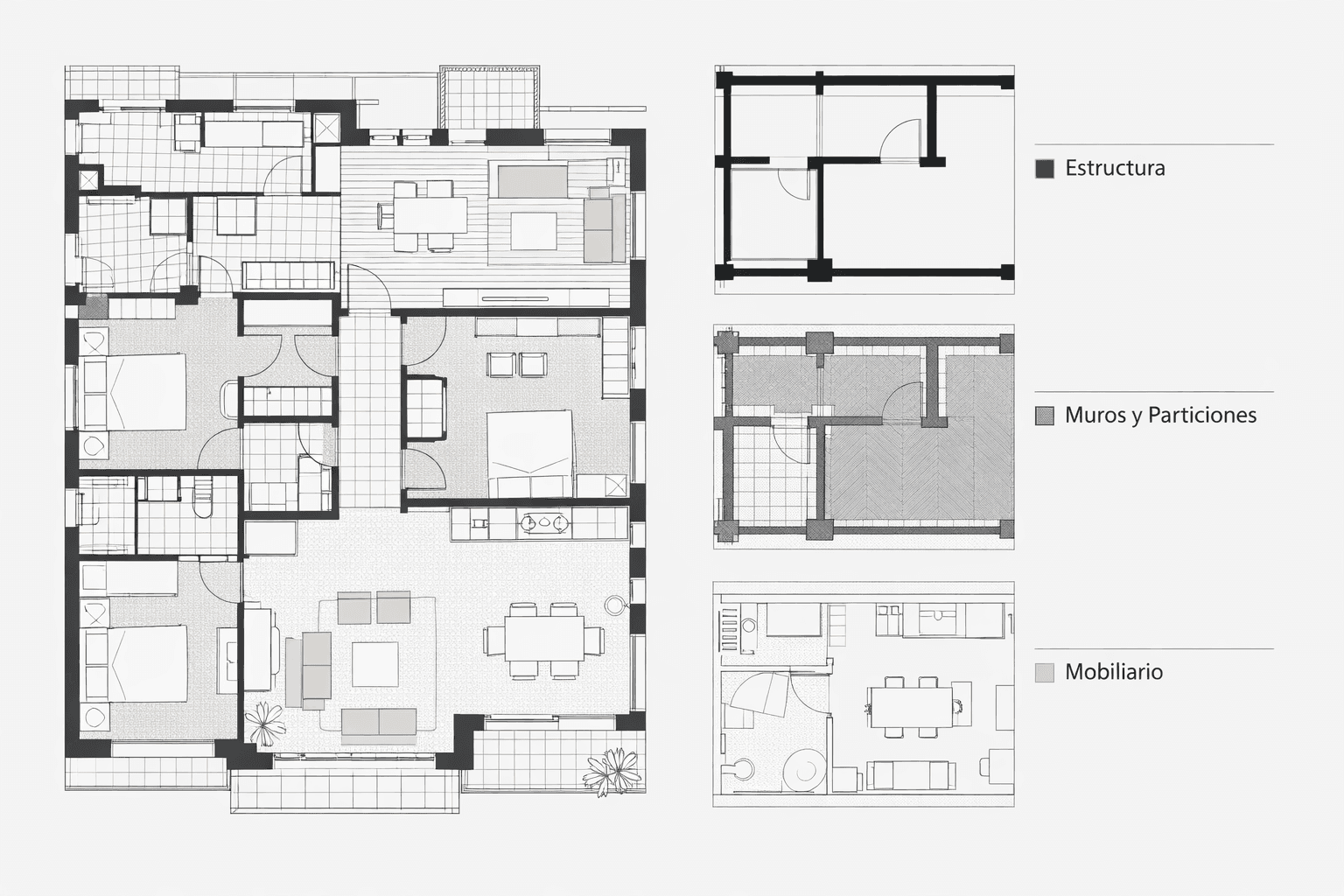

1. Definir pesos de línea por categoría, no por intuición
La decisión más importante no es el grosor exacto en milímetros, sino el salto relativo entre categorías. Si no existe ese salto, no existe jerarquía.
Una clasificación mínima útil suele incluir:
- elementos cortados
- contornos principales vistos
- elementos secundarios vistos o proyectados
- carpinterías y mobiliario
- cotas, ejes y referencias
- textos y símbolos auxiliares
- tramas o fondos
La lógica debe ser estable: lo cortado manda; lo visto acompaña; lo auxiliar no compite. En algunos proyectos convendrá una diferencia más marcada; en otros, más sobria. Pero lo importante es que cualquier persona del equipo pueda anticipar el resultado sin depender del criterio de última hora de quien maqueta la lámina.
Esto importa en proyecto porque evita que cada plano “reinvente” su gramática. Cuando un estudio o grupo docente trabaja varias plantas, la consistencia de pesos reduce malentendidos y acelera revisiones cruzadas. Si alguien detecta que una puerta parece tan importante como un muro cortado, el problema ya no es subjetivo: el protocolo permite corregirlo.
Error frecuente
Aumentar grosor solo en el perímetro general y dejar demasiado homogéneo el interior. El resultado es una planta que se lee bien a distancia pero se vuelve ambigua en las relaciones entre estancias y particiones interiores.
Criterio útil de comprobación
Entrecierra los ojos o aleja la lámina en pantalla. Si no se reconoce con claridad el sistema de espacios y límites principales, la categoría de corte no está suficientemente afirmada.
2. Reducir la densidad de tramas a las estrictamente necesarias
Las tramas suelen introducirse para “explicar más”, pero a menudo terminan explicando peor. En plantas generales, su función debe ser puntual: diferenciar una condición relevante, marcar una zona de intervención o sugerir una clasificación material cuando realmente aporta lectura.
Una buena regla es que la trama nunca sea la primera respuesta visual del dibujo salvo que el objetivo de la lámina sea precisamente comparar áreas o estados. En una planta de proyecto habitual, lo principal sigue siendo la configuración espacial.
Por eso conviene limitar:
- número de tramas distintas
- contraste entre tramas
- extensión de superficies tramadas
- coincidencia entre tramas y textos o símbolos
Las tramas de pavimento son un caso clásico. Si se dibujan con demasiado detalle o contraste, absorben la atención y complican puertas, mobiliario y cotas. En muchos casos basta una textura muy tenue o incluso prescindir de ella en la planta general y reservarla para detalles o cuadros específicos.
Error frecuente
Usar una trama densa justo bajo hojas de puerta, giros o piezas de mobiliario pequeño. En impresión, esas zonas se convierten en ruido, y se pierde comprensión del uso del espacio.
Criterio útil de comprobación
Imprime o exporta en gris y mira si la trama resta claridad a huecos, particiones o texto. Si lo hace, no está subordinada; está compitiendo.

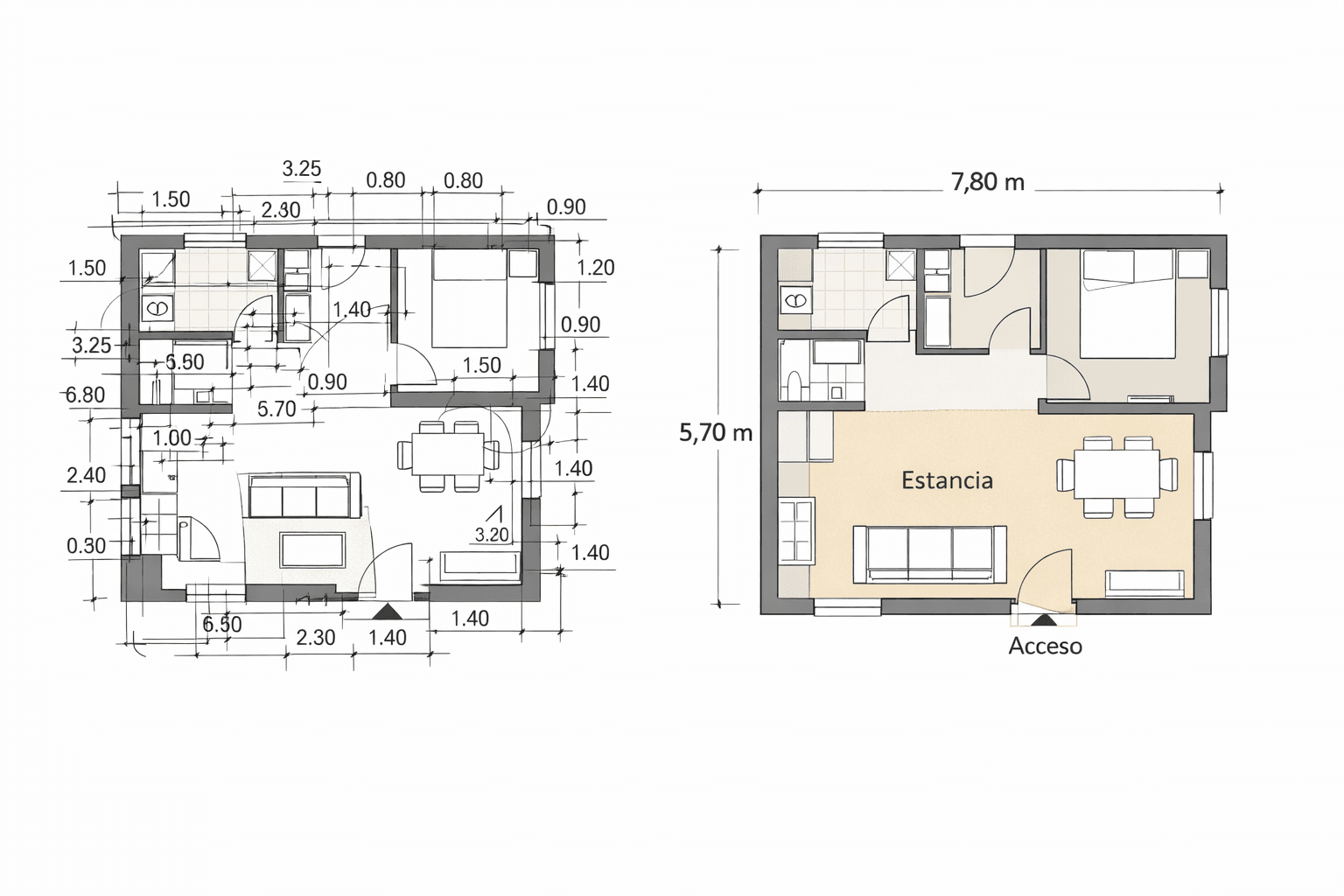

3. Ordenar cotas y textos por capas de lectura
Las cotas no deben demostrar exhaustividad, sino permitir verificación. La clave está en separar niveles: cotas generales, cotas parciales y datos interiores solo donde sean realmente necesarios para entender o construir la decisión representada.
En una entrega académica o de portfolio técnico, demasiadas cotas pueden transmitir inseguridad gráfica. Parece que el dibujo quiere justificarlo todo a la vez. En cambio, cuando las cotas siguen un orden visible, la planta parece más controlada y también más profesional.
Algo similar ocurre con los textos. Los nombres de estancias deben estar donde apoyan la lectura del espacio, no donde cabe un hueco. Las notas técnicas deben evitar invadir recorridos o zonas de apertura. Y la relación entre tamaño de texto y escala de plano debe comprobarse en salida real, no solo en pantalla.
Un criterio práctico:
- primero, nombrar lo esencial para entender el uso
- segundo, acotar lo necesario para verificar organización y dimensiones clave
- tercero, dejar la información más específica para otras láminas o llamadas si la planta ya está suficientemente cargada
Error frecuente
Repetir la misma información en varias capas: nombre de estancia, superficie, cota interior y nota adicional en el mismo punto, todo con presencia similar. El resultado no es más informativo; es más difícil de leer.
Criterio útil de comprobación
Pide a otra persona que identifique acceso, estancia principal y una dimensión general en menos de medio minuto. Si tarda por culpa del texto o de las cotas, el orden está mal planteado.
4. Limitar símbolos y leyendas a lo que realmente resuelve dudas
La simbología es útil cuando evita explicaciones verbales. Deja de ser útil cuando multiplica códigos que nadie recuerda o cuando obliga a saltar continuamente entre la planta y una leyenda extensa.
En una planta de lectura rápida, los símbolos deben cumplir dos condiciones:
- ser reconocibles por contexto
- justificar su presencia por una necesidad real de coordinación o interpretación
No hace falta introducir una leyenda compleja para cada pequeño recurso gráfico. Sí conviene hacerlo cuando se distinguen fases, tipos de intervención, elementos singulares o referencias a otras láminas. La pregunta clave es: ¿este símbolo resuelve una duda probable o añade una capa innecesaria?
Esto tiene impacto directo en revisión. Un plano con diez símbolos distintos, cada uno apenas usado una vez, exige un esfuerzo de decodificación desproporcionado. En cambio, una simbología reducida y consistente mejora la autonomía del lector.
Error frecuente
Crear una leyenda muy completa que luego no se refleja con consistencia en la planta. Peor que no tener leyenda es tener una que promete un orden que el dibujo no cumple.
Criterio útil de comprobación
Cuenta cuántas veces el lector tendría que apartar la vista de la planta para entender los códigos. Si son demasiadas, la simbología no está ayudando.
5. Hacer visible el contraste entre existente, nuevo y secundario
En reforma, rehabilitación o fases de proyecto, esta decisión es crítica. Si no se entiende rápido qué permanece, qué se modifica y qué es simplemente información de apoyo, la planta pierde capacidad de comunicar la intervención.
Ese contraste puede construirse con combinación de recursos: intensidad de línea, tramas suaves, tono, tipo de línea o presencia selectiva de determinados elementos. No es necesario cargar todos los recursos a la vez. Lo importante es que la diferencia sea robusta en impresión y no dependa únicamente del color, porque muchas revisiones se hacen en escala de grises o en copias de baja calidad.
Esta claridad no solo ayuda a presentar. Ayuda a tomar decisiones. Cuando el dibujo distingue bien preexistencia e intervención, es más fácil detectar incoherencias entre demolición, nueva compartimentación y carpinterías. También mejora la coordinación con memorias, esquemas y cuadros.
Error frecuente
Diferenciar existente y nuevo solo con un matiz de color muy cercano. En pantalla puede parecer suficiente; impreso o fotocopiado, desaparece por completo.
Criterio útil de comprobación
Convierte la planta a gris o mírala sin color. Si la intervención deja de distinguirse, el criterio depende demasiado del color y necesita refuerzo.
6. Revisar siempre en impresión a la escala objetivo
Ningún protocolo gráfico está completo sin una prueba de salida real. La planta no se termina cuando “se ve bien” en el software. Se termina cuando mantiene jerarquía, texto legible y contraste útil en el formato en que será revisada.
La revisión en impresión debería comprobar al menos:
- si los grosores siguen siendo distinguibles
- si las tramas no ensucian las zonas críticas
- si los textos se leen sin esfuerzo
- si las cotas principales se identifican rápido
- si puertas, huecos y mobiliario no se confunden
- si la leyenda, en caso de existir, se usa de forma efectiva
Este paso parece menor, pero evita buena parte de los fallos de entrega. También obliga a tomar decisiones de síntesis. Muchas veces una planta mejora mucho solo por eliminar una parte de información secundaria que en pantalla parecía tolerable y en papel resulta excesiva.
Tabla de ajuste rápido: síntoma, ajuste gráfico y comprobación
A continuación, una tabla operativa para revisar plantas antes de entrega:
| Síntoma | Ajuste gráfico | Comprobación |
|---|---|---|
| No se reconoce rápido qué está cortado | Aumentar contraste de elementos de corte y reducir peso del resto | Mirada lejana: deben leerse primero muros y límites principales |
| El pavimento o las tramas dominan la lámina | Bajar densidad, contraste o extensión de tramas | Imprimir en gris y verificar que puertas y particiones siguen claras |
| Las cotas saturan el perímetro | Separar cotas generales de parciales y eliminar redundancias | Identificar una dimensión clave sin perderse entre cadenas |
| El texto invade puertas o recorridos | Reubicar etiquetas y reducir cantidad de notas en la planta general | Recorrer visualmente el acceso sin interferencias de texto |
| Mobiliario y carpinterías compiten con el corte | Rebajar peso o detalle del mobiliario y simplificar elementos secundarios | Reconocer organización espacial antes que equipamiento |
| No se distingue lo nuevo de lo existente | Introducir contraste adicional con línea, tono o tipo de representación | Verificar lectura en escala de grises |
| La leyenda es larga pero aporta poco | Reducir símbolos a los imprescindibles y revisar consistencia | Comprobar si la planta se entiende casi sin consultar la leyenda |
| En pantalla funciona, impresa no | Ajustar grosores, tamaños de texto y tramas a escala real | Hacer prueba de impresión en formato de entrega |
Checklist de preentrega para láminas de planta
Antes de dar una planta por cerrada, conviene pasar una lista breve de control. Si varias respuestas son dudosas, no falta dibujo: falta jerarquía.
- ¿Se reconoce en pocos segundos qué elementos están cortados?
- ¿Puertas, huecos y accesos se leen sin interferencias?
- ¿El mobiliario ayuda a entender el uso sin competir con la estructura espacial?
- ¿Las tramas son pocas, discretas y realmente necesarias?
- ¿Las cotas están ordenadas y sin repeticiones innecesarias?
- ¿Los textos nombran lo importante sin invadir zonas de lectura crítica?
- ¿La diferencia entre existente, nuevo y auxiliar sigue clara sin color?
- ¿La leyenda, si existe, es breve y consistente con lo dibujado?
- ¿La impresión real mantiene grosor, contraste y legibilidad?
- ¿Una persona externa puede explicar la planta básica en menos de 30 segundos?
Si esta lista funciona, la planta no solo se verá mejor: será más útil.
Contexto y glosario mínimo
Jerarquía gráfica
Orden visual que permite distinguir qué información debe leerse primero, cuál después y cuál actúa como apoyo. En plantas, es la base de la legibilidad rápida.
Elemento cortado
Parte del edificio interceptada por el plano de corte de la representación. Suele tener mayor peso visual porque define el espacio de forma principal.
Elemento proyectado o visto
Elemento no cortado pero visible en planta, como puertas, mobiliario o elementos superiores representados según el criterio del dibujo. Debe subordinarse al corte.
Trama
Relleno o patrón gráfico aplicado a una superficie para diferenciar materiales, zonas o condiciones. Debe usarse con moderación para no saturar la lámina.
Sobreacotado
Exceso de cotas, a menudo redundantes o mal organizadas, que dificultan la lectura sin aportar una mejora real de verificación.
Escala de entrega
Escala y formato finales en los que la planta será revisada. Es la referencia real para comprobar si textos, grosores y contrastes funcionan.
Cierre
Una planta legible en 30 segundos no es una planta simplificada hasta vaciarla. Es una planta que sabe priorizar. Distingue entre lo estructural y lo accesorio, entre lo que guía la lectura y lo que la completa. Ese control es una forma de pensar el proyecto, no solo de dibujarlo.
Para estudiantes y equipos junior, adoptar un protocolo mínimo de leyenda, grosores y tramas tiene una ventaja concreta: convierte la representación en un sistema repetible. Así, cada entrega depende menos de ajustes improvisados de última hora y más de decisiones verificables. Y eso se nota en revisión, en coordinación y también en portfolio.
Si una planta obliga a descifrarla, consume tiempo. Si una planta orienta desde el primer vistazo, libera atención para hablar de lo importante: el proyecto.
