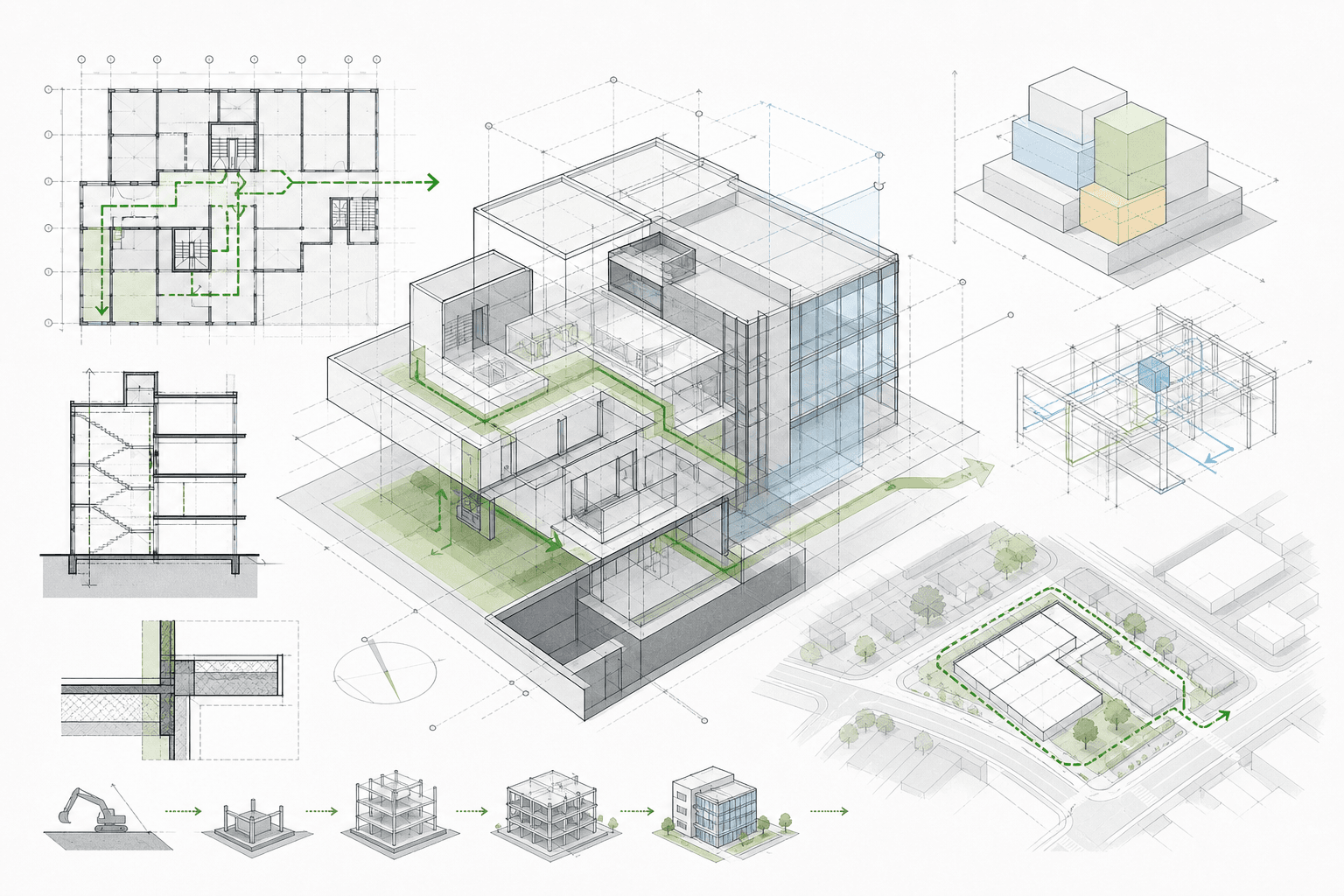

Dibujar recorridos de evacuación en planos: qué marcar para que el proyecto sea revisable
- Dibujar evacuación en plano no es decorar la entrega: es dejar una trazabilidad visible del recorrido, con origen, continuidad, cambios de planta y destino reconocible.
- Un plano revisable necesita una convención gráfica mínima y estable: mismo criterio de línea, flecha, etiquetas, leyenda y notas en todas las plantas.
- Los errores más frecuentes no están en “dibujar poco”, sino en dibujar de forma ambigua: recorridos que desaparecen, puertas que contradicen el trazado, alternativas no explicadas y saltos entre niveles sin evidencia.
