BIM sin sobre-modelar: playbook para decidir qué va al modelo y qué va a detalle 2D por hito

Si trabajas con BIM en estudio, en un entorno académico avanzado o en un equipo pequeño de desarrollo, es habitual ver la misma deriva: el modelo empieza como herramienta para ordenar decisiones y acaba convertido en un contenedor de todo. Se modelan capas, encuentros, familias y piezas con una definición que todavía no aporta valor, mientras decisiones más importantes siguen abiertas. El archivo “crece”, pero la entrega no mejora en la misma proporción.

Ese desequilibrio tiene consecuencias muy concretas. La primera es de tiempo: se invierten horas en producir y mantener geometría que no está ayudando a cerrar una revisión. La segunda es de coordinación: cuanto más contenido innecesario entra en el modelo antes de tiempo, más difícil resulta detectar qué información es realmente fiable. La tercera es documental: cuando el 3D intenta absorberlo todo, los detalles 2D, las notas y la lista de pendientes suelen quedar desatendidos, y entonces aparecen contradicciones entre plantas, secciones, detalles y vistas.

Por eso la pregunta útil no es “qué podemos modelar”, sino “qué conviene modelar ahora”. La respuesta depende del hito, del elemento y de la evidencia mínima que exige la entrega. Un pilar principal, un núcleo húmedo o una reserva de instalaciones suelen necesitar presencia clara en el modelo para coordinar. Un encuentro de remate interior, una solución de apoyo todavía en estudio o un criterio repetitivo de acabado pueden explicarse mejor en 2D durante bastante tiempo. Y hay cuestiones que ni siquiera deben resolverse todavía en una geometría elaborada: basta con una nota trazable, un responsable y una fecha de revisión.

Trabajar con este criterio no empobrece el BIM. Al contrario: lo vuelve más útil. El modelo deja de ser un archivo inflado por inercia y recupera su papel como herramienta de decisión y coordinación. El 2D deja de verse como una carencia y pasa a ser un formato preciso para explicar lo que todavía no compensa parametrizar. Y la documentación gana algo esencial para cualquier fase de proyecto: claridad sobre qué está resuelto, qué está representado y qué sigue pendiente.

Acciones

1. Define para cada hito qué decisiones deben quedar visibles en la entrega y qué evidencia mínima las demuestra.
2. Construye una matriz simple hito x elemento x evidencia mínima y revísala antes de profundizar geometría.
3. Aplica una regla de pase/no pase a cada elemento: si no mejora coordinación, decisión o comunicación en ese hito, no se modela todavía.
4. Distingue explícitamente entre información que debe ir a modelo, información que conviene resolver en detalle 2D e información que queda como pendiente trazable.
5. Cierra cada revisión comparando modelo, láminas y notas para detectar contradicciones antes de exportar o maquetar.
6. Asigna responsable y próxima revisión a todo lo que no se modele todavía para evitar vacíos documentales.
7. Usa excepciones solo cuando estén justificadas por una necesidad real de entrega, coordinación o comprobación espacial.

Desarrollo

Modelar es tomar decisiones de producción. Conviene recordarlo porque en entornos BIM se pierde con facilidad. El software da la sensación de que siempre merece la pena añadir definición: más capas, más familias, más uniones, más precisión aparente. Sin embargo, una cosa es que algo sea posible y otra que sea oportuno. En proyecto, el coste no está solo en dibujar una vez, sino en mantener, revisar, coordinar y corregir lo que se ha dibujado.

Cuando un equipo sobre-modela, el problema rara vez se manifiesta solo como “archivo pesado”. También cambia el foco de trabajo. Las reuniones se llenan de observaciones sobre representación menor, limpieza de vistas o detalles prematuros, mientras siguen abiertos temas que sí alteran el proyecto: la relación entre estructura y huecos, el espesor útil de un patinillo, la lógica de una escalera, la compatibilidad entre distribución e instalaciones o la legibilidad de una planta que debe entenderse rápido.

La manera más práctica de evitar esta deriva es usar un playbook sencillo y repetible. No una metodología abstracta ni una tabla imposible de mantener, sino una regla de trabajo basada en tres preguntas: en qué hito estamos, qué elemento estamos revisando y cuál es la evidencia mínima necesaria para sostener una decisión. La combinación de esas tres preguntas forma la matriz hito x elemento x evidencia mínima, que actúa como filtro para decidir si algo debe entrar en el modelo, resolverse en 2D o quedar temporalmente como pendiente trazable.

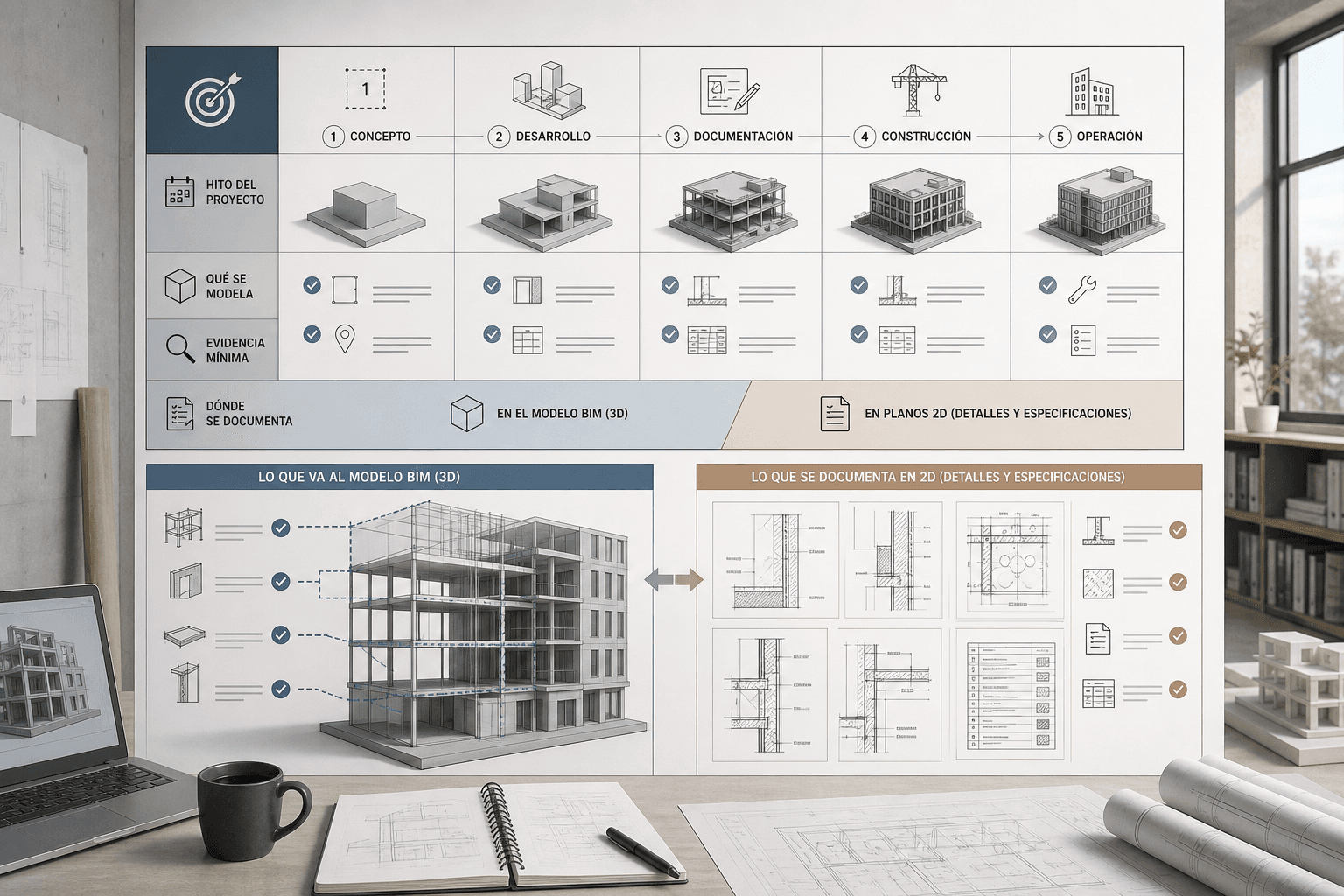

La matriz hito x elemento x evidencia mínima

El valor de la matriz no está en su sofisticación, sino en su capacidad para ordenar conversaciones. Muchas discusiones internas sobre BIM no son en realidad discusiones sobre software, sino sobre expectativas confusas. Una persona cree que algo “debería estar ya modelado”; otra piensa que todavía basta con un esquema; una tercera ni siquiera sabe dónde localizar la decisión. La matriz reduce esa ambigüedad.

Hito significa el momento real del proyecto, no solo una fecha de calendario. Puede llamarse concepto, anteproyecto, desarrollo coordinado o documentación de entrega; el nombre importa menos que la pregunta asociada: ¿qué debe quedar suficientemente decidido aquí para que la revisión tenga sentido?

Elemento significa la parte del proyecto que conviene controlar de forma específica: estructura principal, envolvente, huecos, circulaciones, núcleos húmedos, particiones, instalaciones principales, escaleras, encuentros singulares o detalles repetitivos de documentación.

Evidencia mínima significa la forma más económica y suficiente de demostrar una decisión. Esa evidencia puede ser:

• modelo 3D suficiente para coordinar;
• detalle o esquema 2D suficiente para explicar;
• nota con criterio y pendiente trazable;
• combinación de varias de las anteriores.

La palabra importante es “suficiente”. No “máxima”, no “definitiva”, no “perfecta”. Suficiente para el hito actual.

Una matriz básica podría operar así, sin necesidad de convertirla en un sistema pesado:

• En concepto, la estructura principal puede requerir masa y trazado general en modelo; los encuentros de fachada pueden quedarse en esquema 2D; algunos remates interiores pueden aparecer solo como criterio escrito.
• En anteproyecto, los núcleos, los huecos relevantes y las reservas espaciales sí necesitan mayor presencia en el modelo; ciertos detalles de envolvente pueden mantenerse en 2D; una decisión de acabado aún no cerrada debe registrarse como pendiente con responsable.
• En desarrollo coordinado, instalaciones principales, patinillos, espesores útiles y relaciones críticas entre sistemas necesitan comprobación espacial; en cambio, muchos remates repetitivos siguen siendo más eficaces en detalle 2D.
• En documentación de entrega, el criterio no es “meterlo todo al modelo”, sino asegurar que cada información importante esté localizada en el soporte más fiable y coherente.

La regla de pase/no pase

La matriz por sí sola no basta. Hace falta una regla operativa que se aplique de manera constante. La más útil es una regla de pase/no pase de modelado:

Si una información no mejora una coordinación, no desbloquea una decisión y no aclara una entrega en el hito actual, no pasa al modelo en este momento.

Esta regla debe aparecer en cada bloque de trabajo, no solo como principio general. Sirve para frenar el sobre-modelado por inercia, que es una de las formas más comunes de pérdida de tiempo en BIM. No solemos sobre-modelar porque alguien lo ordene de forma explícita; solemos hacerlo porque parece profesional, porque el software lo permite o porque produce una sensación engañosa de avance.

Antes de modelar más un elemento, conviene pasar por un pequeño filtro:

1. ¿Este modelado evita un conflicto espacial o documental real?
2. ¿Este modelado permite decidir algo que hoy sigue abierto?
3. ¿Este modelado mejora de forma visible la comprensión de la entrega?
4. ¿El coste de producirlo y mantenerlo compensa el beneficio del hito?
5. ¿Existe una alternativa más ligera, como un 2D o una nota trazable?

Si la mayoría de respuestas son negativas, la decisión más madura no es modelar más, sino aplazar con criterio.

Qué suele ir al modelo y qué suele ir al 2D

No existe una lista universal cerrada, pero sí patrones de trabajo bastante estables. En fases tempranas, el modelo suele aportar mucho valor para representar aquello que afecta a organización general, volumen, estructura principal, posición de forjados, huecos relevantes, relaciones de altura, lógica de circulaciones y compatibilidades gruesas entre sistemas. Ahí el 3D ayuda porque permite revisar relaciones espaciales y detectar conflictos básicos.

En cambio, hay muchos asuntos que no necesitan entrar tan pronto en una geometría compleja. Los encuentros de fachada en discusión, los remates interiores repetitivos, ciertas soluciones de apoyo o fijación, los criterios de continuidad material y las aclaraciones de representación suelen resolverse de manera más eficiente en 2D durante bastante tiempo. Esto no significa que sean secundarios, sino que su mejor soporte documental no siempre es el modelo.

La clave está en evitar dos errores opuestos. El primero es intentar llevarlo todo al modelo demasiado pronto. El segundo es dejar fuera del modelo cuestiones que sí están afectando coordinación o toma de decisiones. La regla de pase/no pase ayuda justo en ese punto: no pregunta si algo es “bonito” en 3D, sino si hace falta en 3D ahora.

Aplicación por bloques de proyecto

1. Estructura y trazado general

En estructura principal, la regla de pase suele ser clara desde fases tempranas. Si la posición de pilares, muros portantes, vigas principales o forjados afecta distribución, huecos o instalaciones, debe pasar al modelo. Si no está ahí, la coordinación espacial será débil.

El no pase aparece cuando el equipo intenta desarrollar encuentros secundarios, uniones demasiado específicas o soluciones de armado que no forman parte de la decisión de ese hito. En ese caso, el modelo se llena de información que todavía no sostiene ninguna revisión útil.

2. Envolvente y huecos

La envolvente necesita representación suficiente para entender planos de fachada, espesores generales, posición de huecos y relación con estructura. Eso suele justificar modelado relativamente pronto. Pero cuando se desciende a remates concretos, sellados, piezas de transición o resoluciones interiores aún abiertas, muchas veces el soporte más eficiente es un detalle 2D.

La regla de pase aquí sería: modelar lo que condiciona coordinación y lectura general; no pasar a 3D el remate que todavía depende de una decisión posterior o que puede explicarse mejor con sección 2D.

3. Particiones y núcleos húmedos

Las particiones deben modelarse cuando permiten verificar medidas útiles, pasos, encuentros con carpinterías o compatibilidades básicas. En cocinas, baños y patinillos, el modelo suele tener valor porque pequeñas variaciones de espesor o posición cambian mucho la viabilidad de la planta.

Pero el no pase aparece cuando se entra demasiado pronto en capas interiores, remates repetitivos o despieces que todavía no alteran ninguna decisión. En ese punto, un esquema 2D bien hecho da más control que una familia hiperdefinida.

4. Instalaciones principales

Las instalaciones verticales, las reservas y los pasos críticos suelen requerir presencia en modelo cuando ya afectan distribución, alturas libres o compatibilidad entre disciplinas. Ahí el 3D sí evita errores reales.

En cambio, no conviene modelar con exceso piezas secundarias o trazados cuya precisión aún no se necesita para la entrega actual. Si una instalación todavía está en lógica general, su nivel de modelado debe responder a esa lógica y no a una ilusión de completitud.

Un caso plausible de estudio

Imagina un estudio pequeño desarrollando una rehabilitación con ampliación. El equipo llega a una revisión intermedia con tres focos: compatibilidad entre estructura existente y nuevos huecos, ajuste de patinillos verticales y resolución de fachada en un paño singular. La tentación habitual sería profundizar al mismo tiempo en todos los frentes para “dejarlo más cerrado”.

Sin embargo, la matriz hito x elemento x evidencia mínima permite separar. Para los nuevos huecos y la estructura existente, la evidencia mínima sí debe estar en modelo porque la decisión afecta geometría, reparto y coordinación. Para los patinillos, también conviene modelado suficiente para validar paso, registro y relación con las piezas húmedas. Pero para la fachada singular quizá todavía baste un detalle 2D de principio, porque el criterio constructivo está en desarrollo y forzarlo a 3D ahora no mejora la revisión.

La regla de pase/no pase en ese ejemplo sería muy concreta:

• Pasa a modelo lo que afecta compatibilidad espacial inmediata.
• No pasa todavía lo que aún está en estudio y puede explicarse con más claridad en 2D.
• Queda como pendiente trazable lo que necesita decisión posterior y no debe desaparecer del radar.

Este reparto no simplifica solo el archivo; simplifica también la conversación. Cada agente sabe dónde mirar para revisar cada tema y qué grado de fiabilidad tiene la información.

Cómo mantener pendientes sin perder control

Un error muy común es creer que todo lo que no se modela queda “sin resolver”. No es así. Lo que de verdad queda sin resolver es lo que no se localiza. Por eso, cuando un elemento no pasa al modelo, debe tener otra forma de existencia documental: un detalle 2D, una nota de criterio o una pendiente trazable.

Una pendiente útil no es una frase vaga como “revisar fachada”. Debe indicar al menos:

• el elemento afectado;
• la decisión que falta;
• por qué no se modela todavía;
• quién es responsable de retomarla;
• en qué revisión vuelve a evaluarse.

Este punto es importante porque el sobre-modelado muchas veces nace del miedo a dejar algo fuera. Si el equipo no tiene un sistema de pendientes fiable, tiende a meter información en el modelo “para que no se olvide”. El resultado no es más control, sino más ruido. Tener pendientes trazables con responsable permite contener el modelo sin perder vigilancia sobre lo que falta.

Cómo cerrar una entrega sin contradicciones

Al final de cada hito conviene hacer un cierre corto pero disciplinado. No hace falta una auditoría compleja; basta con comprobar tres cosas:

1. que el modelo contiene solo la información que debe contener para ese hito;
2. que las láminas y los detalles 2D no contradicen lo modelado;
3. que lo no modelado está registrado como evidencia alternativa o pendiente trazable.

Este cierre evita uno de los problemas más costosos en producción: la reconciliación tardía entre documentos. Cuando una planta dice una cosa, una sección otra y el modelo una tercera, el problema no suele ser de dibujo, sino de gobernanza de la información. La matriz y la regla de pase/no pase sirven precisamente para asignar a cada decisión un soporte principal.

Errores frecuentes

El primero es confundir precisión gráfica con madurez de proyecto. Un elemento muy definido en 3D puede seguir sosteniendo una decisión débil.

El segundo es asumir que todo debe acabar en el modelo. En realidad, una documentación robusta combina soportes y los usa según convenga.

El tercero es dejar que cada integrante decida de forma intuitiva qué profundizar. Sin una matriz compartida, el nivel de desarrollo se vuelve desigual y difícil de revisar.

El cuarto es ocultar los vacíos. Un proyecto mejora cuando muestra con honestidad qué está resuelto y qué no, siempre que lo no resuelto tenga responsable y siguiente paso.

Glosario mínimo

Evidencia mínima: representación suficiente para demostrar una decisión en un hito sin sobredimensionar el esfuerzo de producción.

Regla de pase/no pase: filtro para decidir si una información entra en el modelo, se resuelve en 2D o queda como pendiente trazable.

Sobre-modelado: incorporación de geometría o datos al modelo sin impacto claro en coordinación, decisión o entrega.

Pendiente trazable: asunto no cerrado que está documentado con contexto, responsable y momento de revisión.

Cierre

Este playbook no promete automatización total ni elimina la necesidad de criterio técnico. Tampoco convierte el BIM en una secuencia lineal sin discusiones. Lo que sí ofrece es algo más valioso para la práctica diaria: una manera estable de decidir qué merece modelarse, qué conviene explicar en 2D y qué debe quedar registrado hasta el siguiente hito.

Cuando ese criterio se aplica con constancia, el archivo pesa menos, las reuniones se vuelven más útiles y la documentación gana coherencia. Sobre todo, el equipo deja de usar el modelo como contenedor de dudas y lo usa como instrumento de proyecto. Esa diferencia es pequeña en apariencia y grande en producción: menos geometría por inercia, más decisiones localizables y mejor control de cada entrega.
